Rechteckige Elektromagneten IMAREC 500/35

Rechteckiger Elektromagnet IMAREC 500/35

IMAREC500/35

In Stock
Reference: ELEE00444

Rechteckige Elektromagnete IMAREC 500/35


Lieferzeit:
3-5 Tage (außerhalb Europas 5-7 Tage)
Schnelle Lieferung!
24 / 48 h
1 ud. 463,59 €/ud.
5 uds. 434,61 €/ud.
10 uds. 405,64 €/ud.

Para 1 uds. el precio es 463,59 €

463,59 €
Bruttopreis

Menge
In Stock
Fordern Sie ein Budget an

Artikeldetails

Marktfaktor
ED 100 %
Nennspannung
24 V dc
Gewicht (g)
350

Beschreibung

Sie werden durch 24 V Gleichstrom aktiviert und mit einer Eisenlegierung hergestellt. Auf Anfrage können sie auch mit Wechselstrom hergestellt werden. Sie werden in der Industrierobotertechnik u. a. zur Positionierung von Teilen und für Transportanlagen verwendet. Die Produkte sind an die Niederspannungsrichtlinie 73/23 CEE gebunden. Der Anwender ist für die Einhaltung der Richtlinie 89/366 CEE zur elektromagnetischen Verträglichkeit verantwortlich.

Eigenschaften:

Schutzart IP65
Isolierstoffklasse B (130º)
Nennspannung 24V DC
Einschaltdauer: ED 100%

Die elektrische Verbindung wird mittels eines Steckanschlusses am Ende des Elektrohaftmagneten (1) hergestellt, der über vier Ausrichtungsmöglichkeiten (4X90°C)verfügt.

Anschluss an Wechselstrom (AC) nur für Größen ERM150 / 60 bis ERM500 / 60.

Der Steckeranschluss besitzt zwei Ausrichtungsmöglichkeiten (2 x 180º) für die Größen IMAREC 100/35 bis IMAREC 600/35 und vier für die Größen IMAREC 150/60 bis IMAREC 500/60 (4X90º).

Die Unterseite ist mit Gewindebohrungen (M6/M8) zur Befestigung versehen.

Die Tabellendaten geben die Haftkräfte für einen Luftspalt von 0mm für alle Elektrohaftmagnete wieder, gemessen unter den folgenden Bedingungen:

  • Gleichstromversorgung
  • Flaches Teil F112 mit angegebener Stärke, 3 Mikrometer Rauhigkeit
  • Umgebungstemperatur = 35 °C
  • Auf Betriebswärme eingestellte Spule
  • Luftspalt = 0

Bei abweichenden Betriebsbedingungen, nehmen die Kräfte deutlich ab.

Code P a 20ºC (W) e (mm) Air gap(mm) ?L Magnetic holding
0 0.1 0.2 0.5 1 forces Hf (N)
IMAREC500/35 45 1 210 150 100 60 36
3 2323 1806 674 234 56
6 3540 2100 1114 295 70
10 4423 2745 1501 330 117

(mm): Dicke des zu haltenden Probekörpers

Standardgrößen:

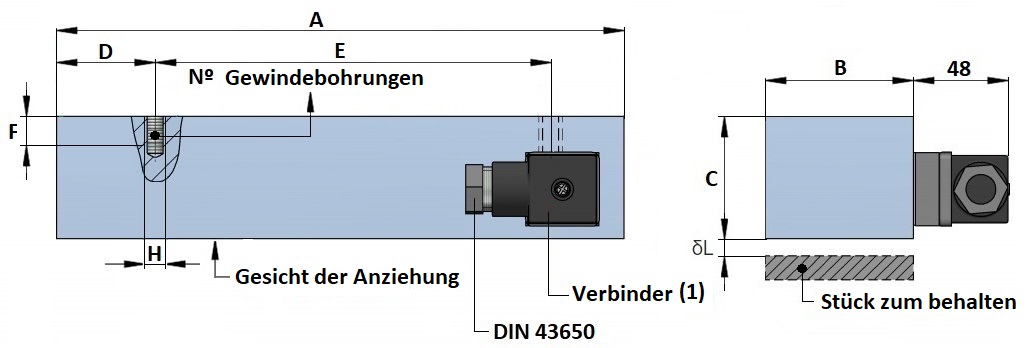

Code A (mm) B (mm) C D (mm) E (mm) F (mm) H Weight (kg) Press-
(mm) holes tow
IMAREC 500/35 525 35±0.3 34±0.1 25 50 12 M6 10 3.5 PG-9

* Auf Anfrage kann er in allen Größen, Stromspannungen, Arbeitszyklen, etc. hergestellt werden.

Bemerkung:

Die magnetische Remanenz nach Abschalten des elektrischen Stroms verbleibt bei ungefähr 5% der Haltekraft.

Erdung wird empfohlen, falls die Metallteile berührbar sind.

Bestellcode:
Größe; Tension; Lastfaktor
Beispiel: Ref .: IMAREC150 / 35 24 Vdc 100%

Die Produkte sind an die Niederspannungsrichtlinie 73/23 CEE gebunden. Der Anwender ist für die Einhaltung der Richtlinie 89/366 CEE zur elektromagnetischen Verträglichkeit verantwortlich.

Bei Benutzung zum Anheben und Bewegen von Lasten sollte mindestens ein Sicherheitsfaktor von 3 eingehalten werden. Das Gewicht der Lasten sollte mindestens einem Drittel der Haltekraft entsprechen.

Anwendungsgebiete:

Diese Art Elektromagnete wird in der industriellen Robotik zur Positionierung von Teilen, in Transporteinrichtungen, etc. eingesetzt
