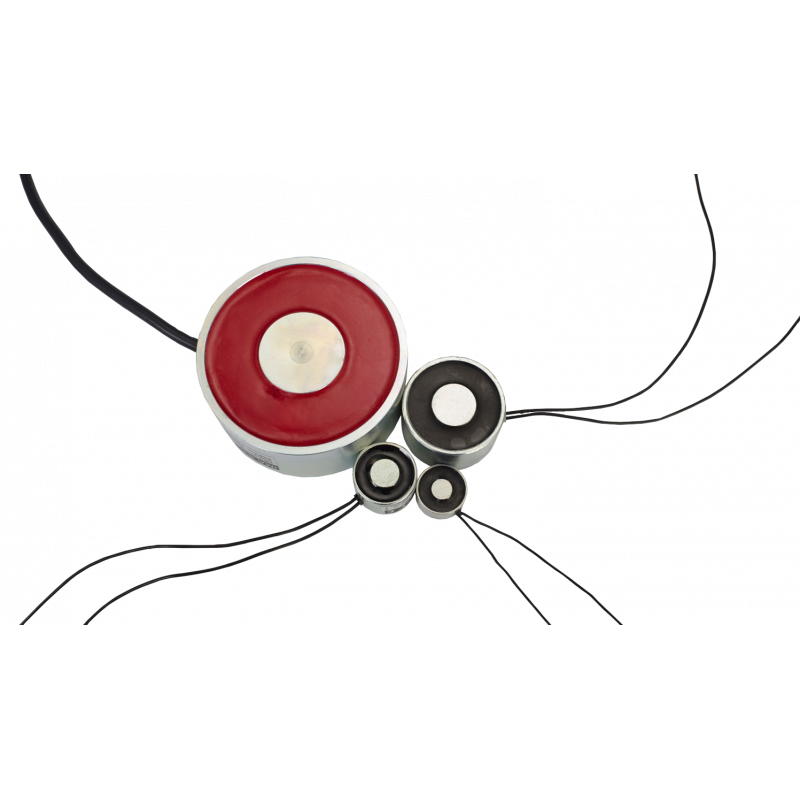

Electroimán de corriente circular IMAVEM-200
IMAVEM-200
Pedidos disponibles con 2 semanas de fabricaciónElectroimán de corriente circular IMAVEM-200
Para 1 uds. el precio es 484,00 €
Detalles del producto
- Factor de mercado
- ED 100 %
- Tensión nominal
- 24 V dc
- Peso (g)
- 13,4
Descripción
La atracción y la sujeción de las piezas ferromagnéticas se obtiene mediante la excitación del bobinado de la ventosa. Cuando cesa la alimentación eléctrica se suelta la pieza mantenida. Si se trabaja con cargas suspendidas deberán respetarse las correspondientes normas de seguridad.
Características:
Grado de protección IP65
Clase térmica B (130º)
Tensión nominal 24V DC
Factor de marcha normalizado: ED 100%
Otras tensiones, ED o tamaños: Consultar
Este tipo de electroimanes se debe activar únicamente en el contacto con la pieza metálica.
Están destinados a un funcionamiento intensivo sin límite de maniobras y servicio permanente. Su principal característica es su gran fuerza de retención con un consumo de corriente moderado.
Bobinas normalizadas 24 V = ED. 100% servicio permanente.
Terminales libres de serie para todos los tamaños.
Posibilidades de suministro bajo demanda:
- Con borna
- Conector
El conector tiene 4 posibilidades de orientación (4×90º) y se puede incorporar al mismo diodo de rectificación para tensión de alimentación en corriente alterna (AC).
La siguiente tabla da los valores de a fuerza de mantenimiento (Fm) en función del entrehierro (δL), medido en las siguientes condiciones:
- Alimentación en corriente continua (DC).
- Pieza plana (3μ de rugosidad) en AºSt37, del espesor indicado en la tabla y dimensiones igual o superior a la cara de atracción.
- Temperatura ambiente 35ºC.
- Bobina estabilizada a su temperatura de régimen.
Para otras condiciones de uso la fuerza (Fm) puede disminuir.
Code |
P a 20ºC (W) |
e (mm) |
Entrehierro (mm) ?L |
|||||
0 |
0.1 |
0.2 |
0.5 |
1 |
Fuerzas magnéticas de mantenimiento Fm (N) |
|||
IMAVEM-200 |
40 |
3 |
1050 |
950 |
910 |
850 |
750 |
|
6 |
2960 |
2930 |
2620 |
2520 |
2090 |
|||
10 |
7740 |
6630 |
6410 |
5400 |
4380 |
|||
20 |
15400 |
13560 |
13080 |
10960 |
8180 |
(mm): Espesor de la pieza a mantener
Código | Electroimán peso (Kg) |
ØA (-0.3) (mm) | B | C (±0.1) (mm) | D (mm) | E (mm) | F (mm) |
IMAVEM-200 | 13.400 | 200 | M-20 | 70 | 35 |
Importante: el tornillo de amarre no debe sobrepasar la cota D.
*Bajo demanda, se pueden fabricar para cualquier tamaño, tensión, factor de marcha
Observaciones:
C.E.-Los productos se ajustan a las normas para baja tensión 73/23 CEE. El cumplimiento de las normas de compatibilidad electromagnética 89/366 CEE debe ser asegurado por el usuario.
Cuando se utilicen para la elevación y manipulación de cargas se debe elegir un factor de seguridad mínimo de 3, el peso de la carga debe ser al menos un tercio de la fuerza de mantenimiento.
Campos de aplicación:
Estos electroimanes se utilizan, entre otras aplicaciones, para manejar y manipular piezas ferromagnéticas en robótica industrial, para posicionamiento de piezas, para el mantenimiento de puertas cortafuegos, aireación y seguridad general.
