Electroimán Rectangular IMAREC 500/35

IMAREC500/35

Últimas unidades en stock
Reference: ELEE00444

Electroimanes rectangulares IMAREC 500/35


Envío convencional:
3-5 días (fuera de Europa 5-7días)
¡Entrega rápida!
24 / 48 h
1 ud. 306,50 €/ud.
5 uds. 287,34 €/ud.
10 uds. 268,19 €/ud.

Para 1 uds. el precio es 306,50 €

306,50 €
Impuestos incluidos

Cantidad
Últimas unidades en stock
Solicitar Presupuesto

Detalles del producto

Factor de mercado
ED 100 %
Tensión nominal
24 V dc
Peso (g)
350

Descripción

Se activan  mediante  corriente continua de 24V y se fabrica con aleaciones férricas. Bajo pedido, también se pueden fabricar en corriente alterna. Se utilizan en robótica industrial para el posicionado de piezas e instalaciones de transporte, entre otros. Los productos se ajustan a las normas de baja tensión 73/23 CEE, el cumplimiento de las normas de compatibilidad electromagnética de la 89/366 CEE debe ser asegurado por el usuario.

Características:

Grado de protección: IP65
Clase térmica: B (130º)
Tensión nominal: 24V DC
Factor de marcha normalizado: ED 100%
Otras tensiones, ED y tamaños:
Consultar

La atracción y la sujeción de las piezas ferromagnéticas se obtiene mediante la excitación del bobinado interno de la ventosa. Cuando cesa la alimentación electrica se suelta la pieza mantenida. Si se trabaja con cargas suspendidas deberán respetarse las correspondientes normas de seguridad.

Conexión a corriente alterna (AC) sólo para tamaños ERM150/60 a ERM500/60.

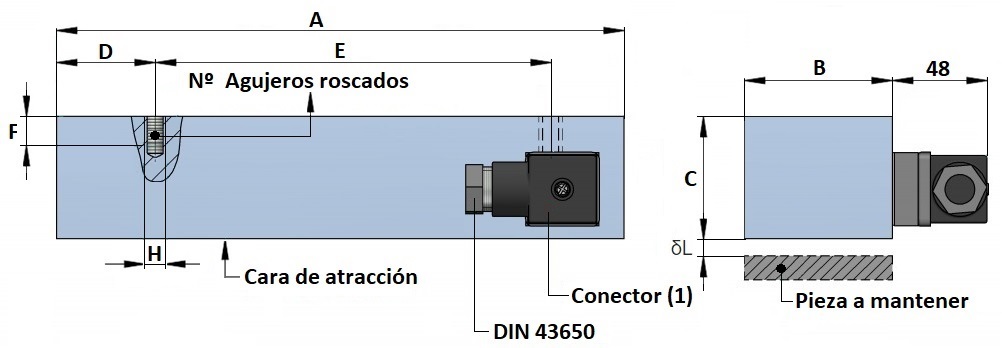

La conexión eléctrica se efectúa mediante un conector situado en el extremo del electroimán (1). El conector tiene dos posibilidades de orientación (2 x 180ºC) para tamaños IMAREC 100/35 a IMAREC 600/35 y cuatro para tamaños IMAREC 150/60 a IMAREC 500/60 (4X90º).

La cara inferior del dispositivo presenta agujeros roscados (M-6/M-8) para su fijación.

La siguiente tabla da los valores de a fuerza de mantenimiento (Fm) en función del entrehierro (δL), medido en las siguientes condiciones:

  • Alimentación en corriente continua (DC).
  • Pieza plana (3μ de rugosidad) en AºSt37, del espesor indicado en la tabla y dimensiones igual o superior a la cara de atracción.
  • Temperatura ambiente de 35ºC.
  • Bobina estabilizada a su temperatura de régimen.

Para otras condiciones de uso la fuerza (Fm) puede disminuir.

Code

P a 20ºC (W)

e (mm)

Air gap(mm) ?L

Magnetic holding

0

0.1

0.2

0.5

1

forces Hf (N)

IMAREC500/35

45

1

210

150

100

60

36

3

2323

1806

674

234

56

6

3540

2100

1114

295

70

10

4423

2745

1501

330

117

 e (mm): espesor de la pieza a mantener

Medidas estándar:

Code

A (mm)

B (mm)

C

D (mm)

E (mm)

F (mm)

H

Weight (kg)

Press-

(mm)

holes

tow

IMAREC 500/35

525

35±0.3

34±0.1

25

50

12

M6

10

3.5

PG-9

Observaciones:

La remanencia que persiste después del corte de alimentación es de aproximadamente el 5% de la fuerza de retención.

Se recomienda toma de tierra si las partes metálicas son accesibles.

Denominación para pedido:
Tamaño; Tensión; Factor de marcha
Ejemplo: Ref.: ERM150/35 24 Vdc 100%

C.E.- Los productos se ajustan a las normas de baja tensión 73/23 CEE. El cumplimiento de las normas de compatibilidad electromagnética de la 89/366 CEE debe ser asegurado por el usuario.

Cuando se utilicen para la elevación y manipulación de cargas se debe elegir un factor de seguridad mínimo de 3, el peso de la carga debe ser al menos un tercio de la fuerza de mantenimiento.

Campos de aplicación:

Este tipo de electroimanes se utilizan en robótica industrial para el posicionado de piezas, instalaciones de transporte, etc…
