Électro-aimants C.C IMAVEM-100 - (Électroaimants)

Courant continu IMAVEM-100

Électroaimant Courant Continu IMAVEM-100

IMAVEM-100

En Stock
Reference: ELEE00020

Courant continu IMAVEM-100


Expédition conventionnelle:
3-5 jours (hors Europe 5-7 jours)
Livraison rapide!
24 / 48 h
1 ud. 116,96 €/ud.
5 uds. 109,65 €/ud.
10 uds. 102,34 €/ud.

Para 1 uds. el precio es 116,96 €

116,96 €
TTC

Quantité
En Stock
Demander un devis

Détails du produit

Facteur De Marche
ED 100 %
Tension Nominale
24 V dc
Poids (g)
2,1

La description

L'attraction et le maintien d'objets ferromagnétiques sont effectués en faisant passer un courant électrique à travers la bobine de l'électroaimant. Lorsque le courant d'alimentation est déconnecté, l'objet maintenu est libéré. Lors du travail avec des charges suspendues, les normes de sécurité doivent être respectées.

Caractéristiques:

Indice de protection IP65
Classe thermique B (130)
Tension nominale 24V DC
Cycle de service normalisé: ED 100%. Pour d'autres tensions, ED ou tailles, veuillez nous consulter.

De tels électroaimants ne doivent être activés qu'au contact de l'objet métallique à tenir.
Ils sont destinés à une exploitation intensive sans limite de mouvements et en service permanent. Leur principal avantage est une force de maintien forte avec une consommation d'énergie modérée.



Bobines normalisées 24 V = ED. Fonctionnement continu à 100%.

Bornes standard incluses gratuitement pour toutes les tailles.

Possibilités d'approvisionnement sur demande:

  • Avec terminal à partir du modèle IMAVEM25.
  • Connecteur à partir du modèle IMAVEM65.

Le connecteur dispose de 4 options pour son positionnement (4 × 90º) et est adapté à une tension alternative.

Le tableau suivant donne les valeurs de force de maintien (Fm) en fonction de l'entrefer (ΔL) et mesurées dans les conditions suivantes:

  • Alimentation en courant continu (DC).
  • Pièce de support plate (rugosité 3 µ) en AºSt37, dont l’épaisseur est indiquée dans le tableau et les dimensions supérieures à la face magnétique de l’électroaimant.
  • Température ambiante de 35 ° C.
  • Bobine stabilisée à sa température de fonctionnement.

Dans toutes les autres conditions, la force magnétique (Fm) peut diminuer.

Code P a 20ºC (W) e (mm) Entrehierro (mm) ?L
0 0.1 0.2 0.5 1 Forces de maintenance magnétiques

Fm (N)

IMAVEM100 20 1 70 50 45 35 25
3 530 440 426 335 225
6 1400 1200 1050 730 310
10 2600 2200 1700 880 330

e (mm): thickness of the piece to hold

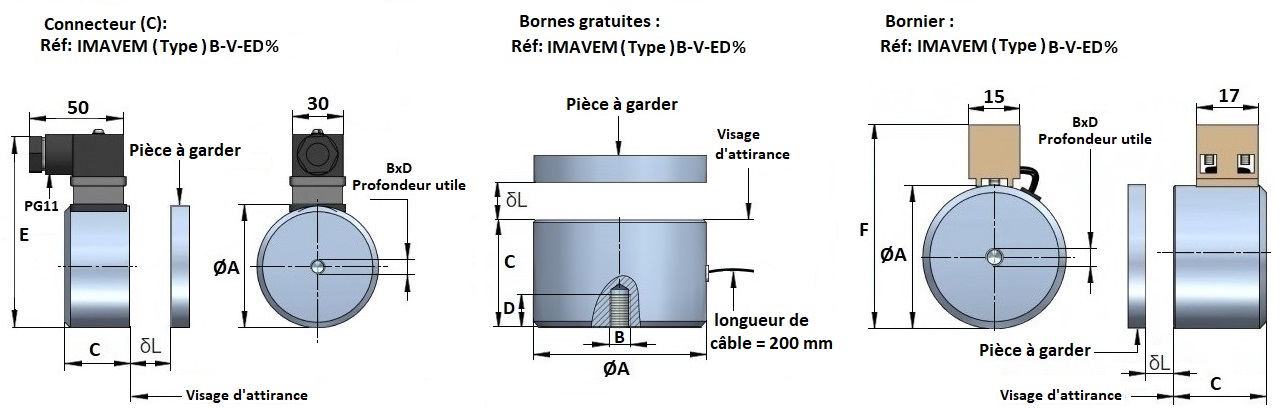

Code Electromagnet weight (Kg) ØA (-0.3) (mm) B C (±0.1) (mm) D (mm) E (mm) F (mm)
IMAVEM-100 2.100 100 M-10 43 15  147 115

Important: la vis de serrage ne doit pas dépasser la dimension D.

* Sur demande, peut être fabriqué à n'importe quelle taille, tension, cycle de service, etc.

Remarques:

Les produits CE répondent aux normes de basse tension 73/23. Le respect de la norme EMC 89/366 EEC doit être assuré par l'utilisateur.

Lorsqu'il est utilisé pour le levage et la manutention de charges, un facteur de sécurité minimum de 3 doit être utilisé, le poids de la charge doit représenter au moins un tiers de la force de maintien.

Domaines d'application:

Ces électroaimants sont utilisés, entre autres applications, pour manipuler et manipuler des objets ferromagnétiques en robotique industrielle, pour positionner des pièces, pour maintenir des portes coupe-feu, la ventilation et la sécurité générale.
